ケーブル特注日記! Astell&Kern KANN CUBE用の ケーブルを2WAY側をRCAにして製作!

特注頂いて初めて存在を認識しました!

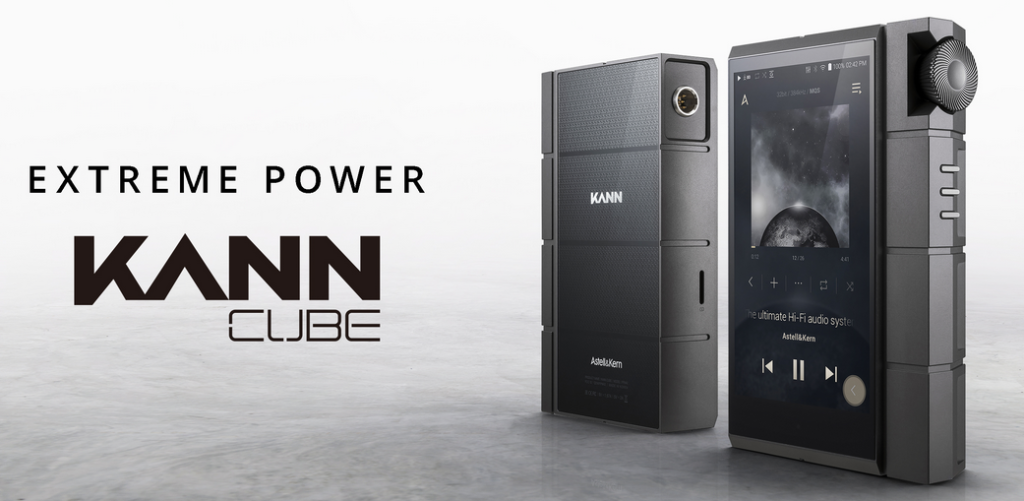

恥ずかしながら特注頂いて初めてこちらのポーダブルオーディオプレイヤーの

存在を知りました。8ch DAC「ES9038PRO」初めてデュアル搭載した

次世代プレイヤーとのことです。


5pin miniXLRも何とか見つかりました!

天下のサウンドハウスさんにもなくて焦りましたが

TOMOCAさんが在庫持っていて助かりました。

1.350円と少し高めですがあることに感謝です。

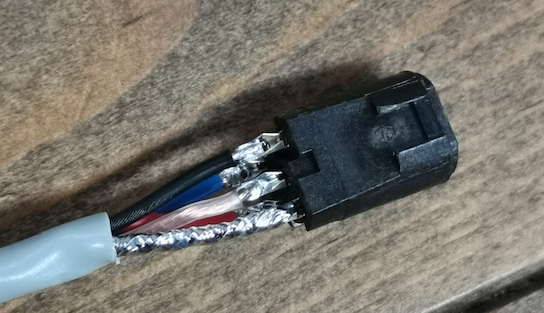

ハンダ面はこんな感じです!

5ヶ所でも各ランドが小さいのでやはり難しいハンダでした。

ハンダゴテをランド板の下から当ててつけるので

下の線から順につけていきました。結構、難しかったです!

RCA側はいつもどおりですが細い分、径をかさ増しする

熱収縮チューブが必要になってきます。


以上完成です!

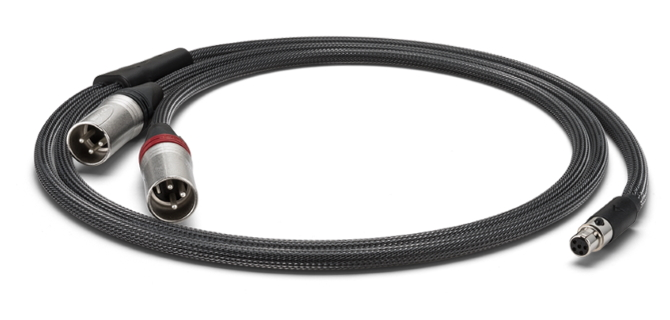

当社のBELDEN 88760 Yケーブルと似たような見た目となりましたが

しっかり5pin miniXLRメスが付いております。

また製作したいと思った方のためにアサインも載せておきます。


メーカーにお問い合わせしましたが5pinの黒い方はプラグ正面から

見たアサインということです。

現物のプラグには番号をふっていますが気にせず、ケーブルのカラーと

アサインでハンダ付けしていくといいと思います。


今回はRCAだったので+をチップ、-とGをグラウンドに落としました。

アンバランス接続のセオリー通りの配列かと思います。


今回はカタログ作成していませんのでご要望があればメールで

お問い合わせください。

今回のお見積もり内容:

MOGAMI 2799 – TA5FX – RCA×2 (NYS373赤、黒)

70cm 4.500円  1.5m 4.750 円


以上特注日記でした!
